What's the best M.2 cooling solution?

Dengan setiap generasi motherboard ROG dibuat, ROG mendorong kinerja dan inovasi ke tingkat berikutnya. Motherboard Z270 terbaru yang tidak terkecuali, karena lebih banyak motherboard menawarkan slot M.2 ganda sebagai standar. Pengguna listrik ingin lebih cepat dan biasanya melihat ke M.2 SSD PCIe (sebagai lawan 2,5 inci SATA SSD) karena mereka bisa sampai empat kali lebih cepat, tetapi menjadi kuasa pengguna - satu tidak mungkin cukup untuk OS dan semua Anda games dan program. Beberapa mungkin meng-upgrade ke M.2 ganda untuk kecepatan yang Anda dapatkan dari dua SSD PCIe di RAID 0 konfigurasi. Orang lain mungkin menggunakan M.2 SSD murni untuk alasan atau pembatasan chassis estetika, karena tidak ada listrik atau kabel data yang diperlukan dan M.2 SSD hampir tidak mengambil ruang apapun. Apapun alasan Anda mungkin, dual M.2 akan membuat banyak orang tersenyum dari telinga ke telinga. Jadi ada kinerja, sekarang mana inovasi?

Cair-pendinginan

Nah, kebetulan bahwa ROG datang dengan tidak satu, tapi empat solusi baru yang inovatif untuk pendinginan M.2. Masing-masing dari empat solusi ini eksklusif ASUS. Sebagai M.2 SSD meningkatkan kecepatan dan kapasitas penyimpanan, secara alami mereka juga mendapatkan panas. Para insinyur di ROG harus berpikir dan solusi pertama mungkin datang sebagai sedikit ekstrim, tapi pada ROG Maximus IX Ekstrim, apa lagi yang Anda harapkan? Motherboard ini diciptakan untuk cairan pendingin dan merupakan motherboard pertama yang datang dengan monoblock, tidak hanya melakukan itu mendinginkan prosesor dan VRM, itu mendinginkan M.2 SSD! Ada bagian yang terpisah di bagian bawah (tepat berlabel  ' ' Extreme ') di mana Anda dapat cair-dingin M.2 Anda, liquid-keren! Ini adalah solusi yang paling ekstrim dari empat; SSD pengontrol suhu dapat untuk menurunkan hingga sebanyak 42,8 ° C dan dapat mempertahankan beban penuh untuk terpanjang tanpa throttling.

Semua empat solusi telah diuji untuk melakukan dalam waktu 3% dari kinerja max (menggunakan Samsung 950 Pro 512GB), mempertahankan beban penuh tanpa throttling untuk setidaknya 350 detik. Dalam sebuah tes menuntut, jika tanpa pendingin SSD dapat throttle dalam hanya beberapa detik.

DIMM.2 + Memory Cooler

Pada Maximus IX Apex, solusi kedua terdiri dari daughterboard dijuluki DIMM.2 untuk menyimpan hingga dua M.2 SSD yang slot ke slot DDR4 dimodifikasi (jangan masukkan memori ke dalam slot umpan ini) ditransfer langsung ke PCH , dan terletak di sebelah sebenarnya slot memori DDR4. Slot DIMM.2 sengaja dirancang untuk dibalikkan untuk menghindari penyisipan disengaja memori DDR4.

seperti desain memungkinkan untuk pendingin memori yang akan diinstal di atas untuk meniup langsung ke SSD M.2.

Holder 3D-Printed M.2 Fan

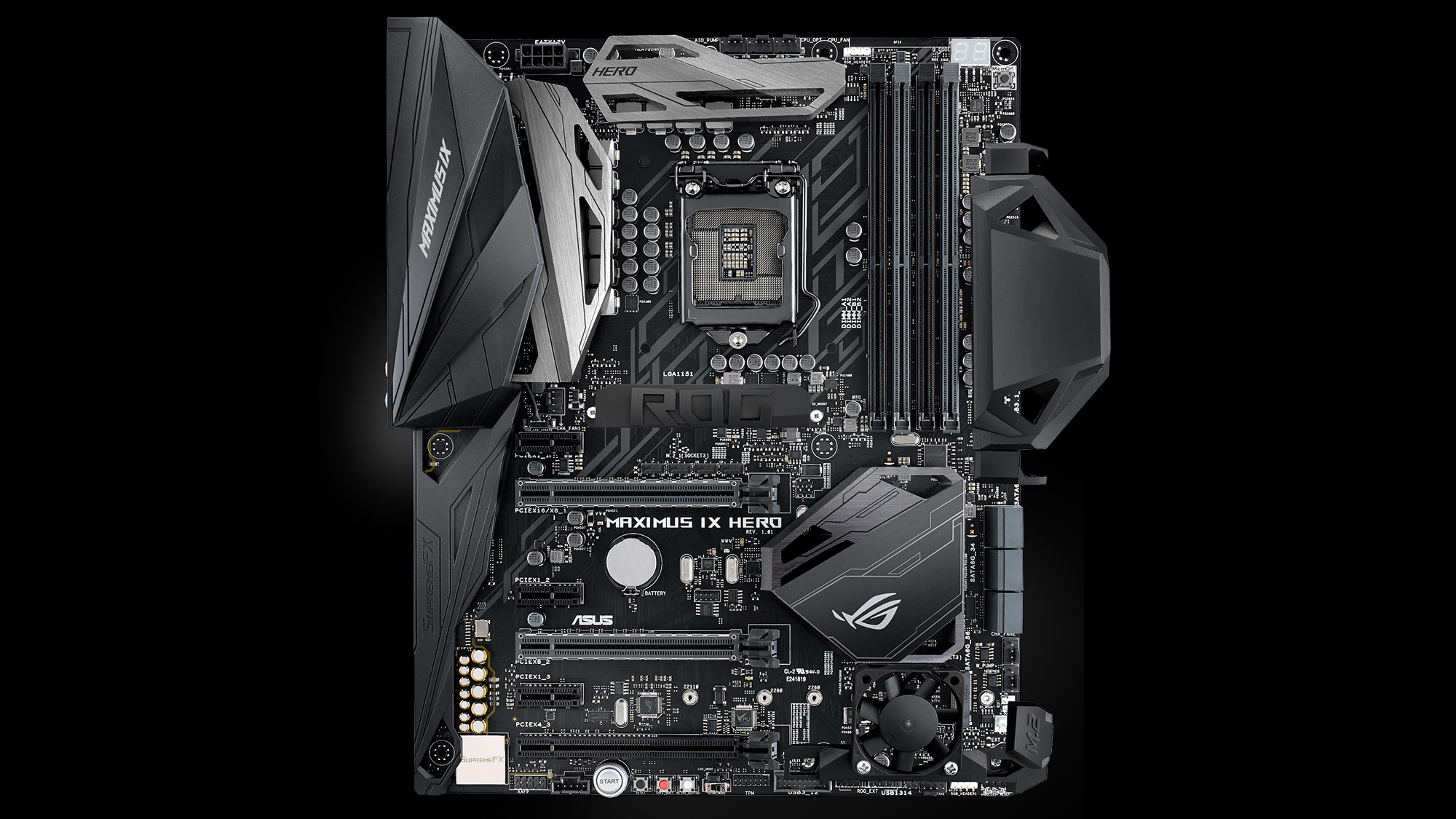

Dipilih ASUS dan motherboard ROG seperti Maximus IX hero memungkinkan pemegang fan M.2 3D-cetak. Yang perlu Anda lakukan adalah telah dicetak dalam warna dan bahan pilihan Anda.

•
•

Ganda-Decker

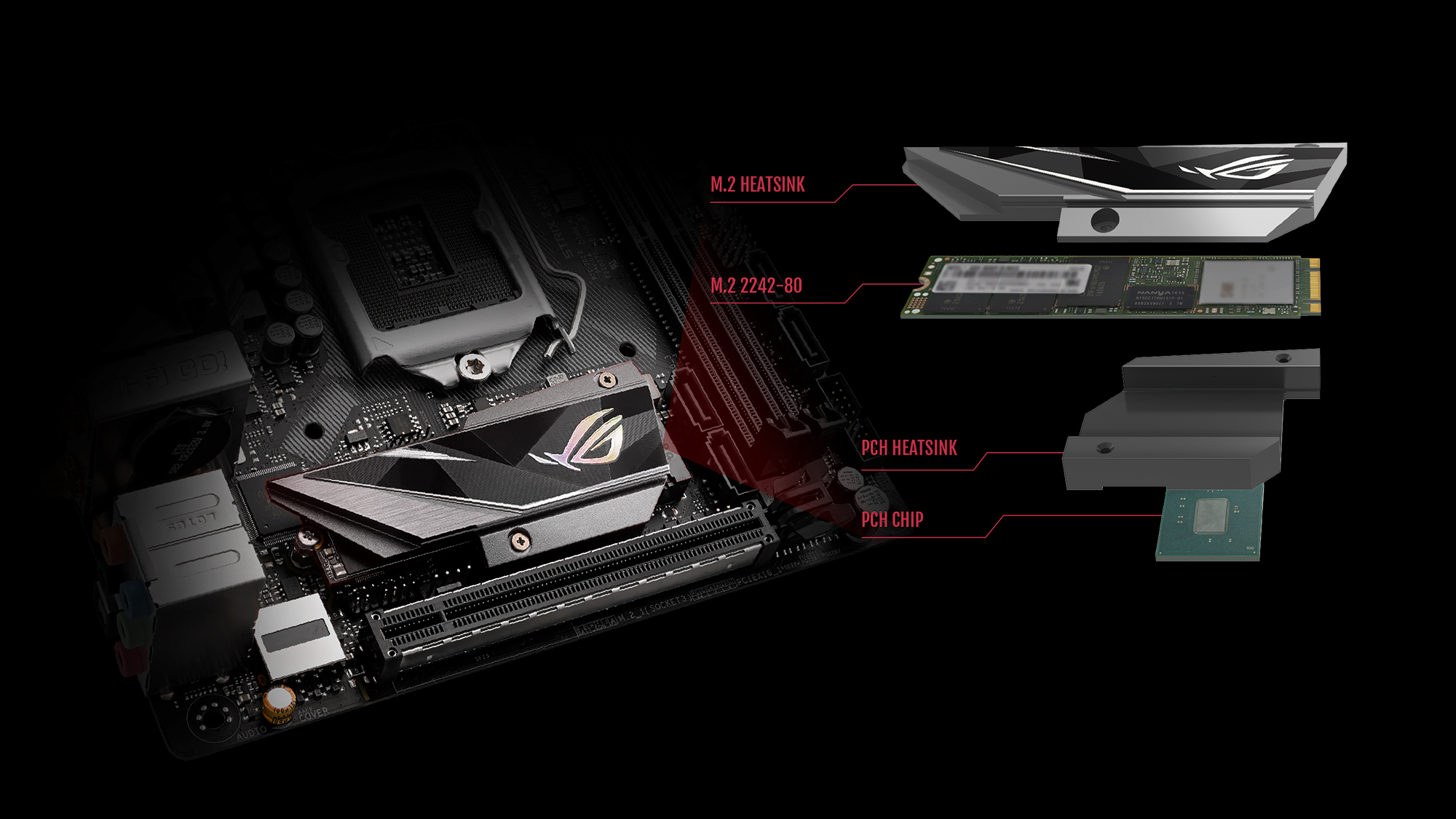

Akhirnya kami memiliki ROG Strix Z270I dengan desain heatsink dua Decker baru. motherboard mini-ITX ini memperkenalkan cara baru untuk mendinginkan M.2, dan itu dengan menggabungkan heatsink yang dengan heatsink PCH - dua memanaskan dengan satu sink (atau sesuatu seperti itu). desain hemat-ruang ini adalah inovatif dan finish premium tampak hebat. Seperti Anda sebagai membacanya, Anda mungkin berpikir - tidak bahwa salah satu heatsink menghamburkan panas dari dua hal? Jangan khawatir, bagian tengah berisolasi sehingga panas didistribusikan secara merata.
